การใช้โปรแกรม ArcMap 10

บทที่ 5 การประมาณค่าช่วง ( INTERPOLATION )

การทำนายค่าจากข้อมูลที่มีอยู่อย่างจำกัด เช่น ความสูง ปริมาณ น้ำฝน การประมาณค่าช่วง โดยใช้

วิธี IDW

เปิดชั้นข้อมูลจุดชื่อว่า SPOT จะมีค่า Elevation

แสดง Elevation ค่าความสูง จากการเปิดตาราง (Open Attribute Table )

เปิดชั้นข้อมูลที่เป็นโพลิกอน ชื่อว่า PROVINCE=ขอบเขตจังหวัด

ไปที่ Arc Toolbox >> Spatial Analyst Tool >>Interpolation>> IDW

Input point features:เลือก SPOT / Z value field:เลือก field ที่เก็บค่าความสูงคือ Elevation / Output raster : เลือกโฟลเดอร์ที่จะจัดเก็บ แล้วตั้งชื่อ / Output_cell size : ใส่ค่าขนาดของ Pixel 40 >> คลิกที่ Environments เพื่อทำการตัดขอบของข้อมูลออก

คลิกเลือก Processing Extent >>Extent >> เลือก Some as layer PROVINCE แล้วเลื่อนลงมา

คลิกเลือก Raster Analysis >> Mask:เลือก PROVINCE >>คลิก OK

*PROVINCE คือขอบเขตจังหวัดที่ต้องการตัดออก

คลิก OK

แสดงผลลัพธ์จากการทำ IDW

วิธี Natural Neighbors

ไปที่ Arc Toolbox >> Spatial Analyst Tool >>Interpolation>> Natural Neighbors

* ใช้ข้อมูล SPOT ตัวเดิม

Input point features: เลือก SPOT / Z value field: เลือก field ที่เก็บค่าความสูงคือ Elevation / Output raster: เลือกโฟลเดอร์ที่จะจัดเก็บ แล้วตั้งชื่อ / Output_cell1 size: ใส่ค่าขนาดของ Pixel 40 >> คลิกที่ Environments เพื่อทำการตัดขอบของข้อมูลออก

คลิกเลือก Processing Extent >>Extent >> เลือก Some as layer PROVINCE แล้วเลื่อนลงมา

คลิกเลือก Raster Analysis >> Mask:เลือก PROVINCE >>คลิก OK

*PROVINCE คือขอบเขตจังหวัดที่ต้องการตัดออก

กด OK

แสดงผลลัพธ์จากการทำ Natural Neighbors

วิธี Spline

แบบที่ 1 REGULARIZED : ไปที่ Arc Toolbox >> Spatial Analyst Tool >>Interpolation>> Splin

*ใช้ข้อมูล SPOT เหมือนเดิม

Input point features:เลือก SPOT / Z value field:เลือก field ที่เก็บค่าความสูงคือ Elevation / Output raster : เลือกโฟลเดอร์ที่จะจัดเก็บ แล้วตั้งชื่อ / Output_cell2 size : ใส่ค่าขนาดของ Pixel 40 /Spline Type : เลือก REGULARIZED เนื่องจากมีความราบเรียบกว่า TENSION >>คลิกที่ Environments เพื่อทำการตัดขอบของข้อมูลออก

คลิกเลือก Processing Extent >>Extent >> เลือก Some as layer PROVINCE แล้วเลื่อนลงมา

คลิกเลือก Raster Analysis >> Mask:เลือก PROVINCE >>คลิก OK

*PROVINCE คือขอบเขตจังหวัดที่ต้องการตัดออก

คลิก OK

แสดงผลลัพธ์จากการทำ Spline แบบ REGULARIZED

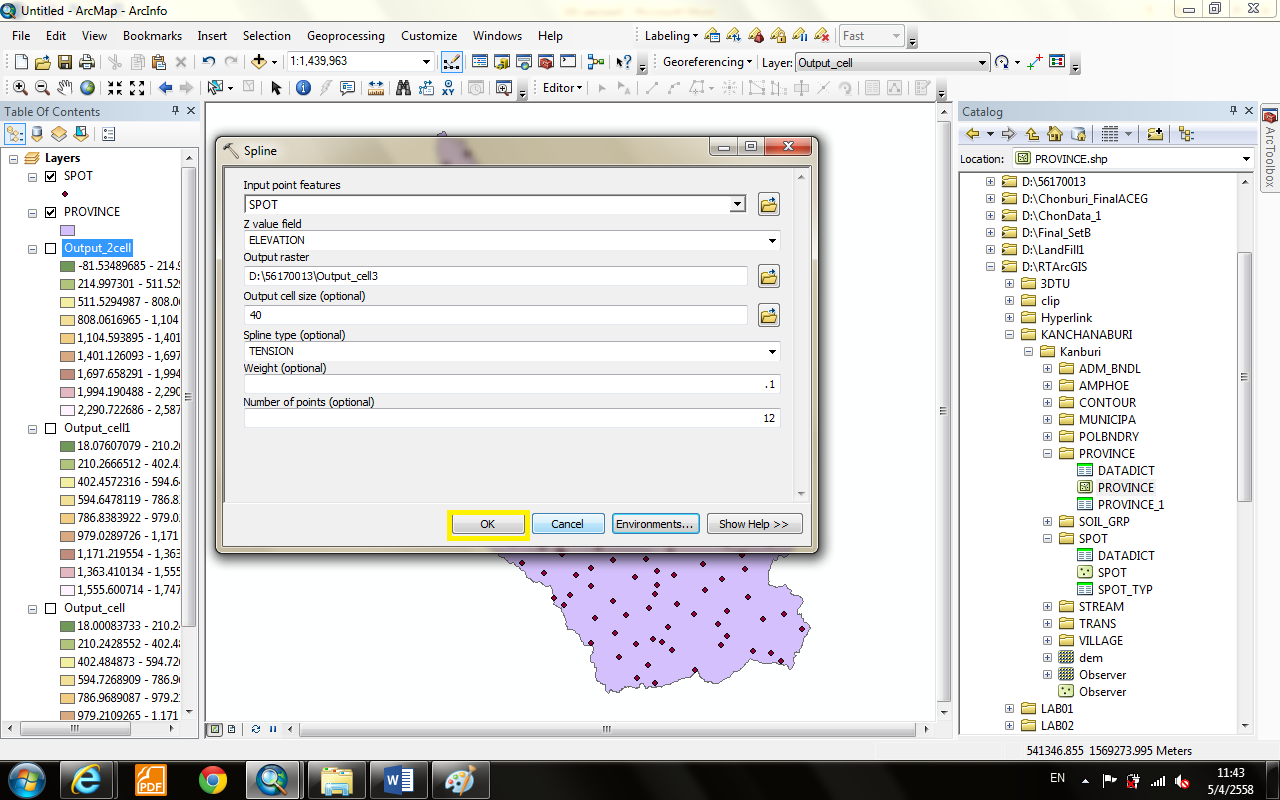

แบบที่ 2 TENSION

ไปที่ Arc Toolbox >> Spatial Analyst Tool >>Interpolation>> Splin

*ใช้ข้อมูล SPOT เหมือนเดิม

Input point features:เลือก SPOT / Z value field:เลือก field ที่เก็บค่าความสูงคือ Elevation / Output raster : เลือกโฟลเดอร์ที่จะจัดเก็บ แล้วตั้งชื่อ / Output_cell3 size : ใส่ค่าขนาดของ Pixel 40 /Spline Type : เลือก TENSION >>คลิกที่ Environments เพื่อทำการตัดขอบของข้อมูลออก

คลิกเลือก Processing Extent >>Extent >> เลือก Some as layer PROVINCE แล้วเลื่อนลงมา

คลิกเลือก Raster Analysis >> Mask:เลือก PROVINCE >>คลิก OK

*PROVINCE คือขอบเขตจังหวัดที่ต้องการตัดออก

คลิก OK

แสดงผลลัพธ์จากการทำ Spline แบบ TENSION

วิธี Kriging

ไปที่ Arc Toolbox >> Spatial Analyst Tool >>Interpolation>> Kriging

*ใช้ข้อมูล SPOT เหมือนเดิม

Input point features:เลือก SPOT / Z value field:เลือก field ที่เก็บค่าความสูงคือ Elevation / Output raster : เลือกโฟลเดอร์ที่จะจัดเก็บ แล้วตั้งชื่อ / Output_cell4 size : ใส่ค่าขนาดของ Pixel 40 >>คลิกที่ Environments เพื่อทำการตัดขอบของข้อมูลออก

คลิกเลือก Processing Extent >>Extent >> เลือก Some as layer PROVINCE แล้วเลื่อนลงมา

คลิกเลือก Raster Analysis >> Mask:เลือก PROVINCE >>คลิก OK

*PROVINCE คือขอบเขตจังหวัดที่ต้องการตัดออก

คลิก OK

แสดงผลลัพธ์จากการทำ Kriging

วิธี Trend

ไปที่ Arc Toolbox >> Spatial Analyst Tool >>Interpolation>> Trend

*ใช้ข้อมูล SPOT เหมือนเดิม

Input point features:เลือก SPOT / Z value field:เลือก field ที่เก็บค่าความสูงคือ Elevation / Output raster : เลือกโฟลเดอร์ที่จะจัดเก็บ แล้วตั้งชื่อ / Output_cell5 size : ใส่ค่าขนาดของ Pixel 40 / Polynomial order : ใส่สมการ พีชคณิต (พื้นราบใส่ กำลัง 1 ,พื้นโค้งหนึ่งแห่งใส่ กำลัง2 ,พื้นที่มีความโค้งสองแห่ง ใส่ กำลัง 3)>>คลิกที่ Environments เพื่อทำการตัดขอบของข้อมูลออก

คลิกเลือก Processing Extent >>Extent >> เลือก Some as layer PROVINCE แล้วเลื่อนลงมา

คลิกเลือก Raster Analysis >> Mask:เลือก PROVINCE >>คลิก OK

*PROVINCE คือขอบเขตจังหวัดที่ต้องการตัดออก

กด OK

แสดงผลลัพธ์จากการทำ Trend

วิธี Topo to Raster

ใช้ข้อมูล SPOT,PROVINCE เหมือนเดิม และเปิดชั้นข้อมูล CONTOUR และ STREAM

แสดงผลลัพธ์จากการเปิด

ไปที่ Arc Toolbox >> Spatial Analyst Tool >>Interpolation>> Topo to Raster

Input feature data :ใส่ชั้นข้อมูลและกำหนดค่าตามรูป / Output surface raster : เลือกโฟลเดอร์ที่จะจัดเก็บ แล้วตั้งชื่อ / Output_cell6 size : ใส่ค่าขนาดของ Pixel 40 >> คลิก OK
