บทที่10การวิเคราะห์โครงข่าย

การวิเคราะห์โครงข่าย

สร้างโฟลเดอร์เปล่า > คลิ๊กขวาNew > สร้าง Geodatabase ในโฟลเดอร์ที่สร้างไว้ เพื่อเอาไว้ใช้เก็บ Feature dataset

สร้างfeature datasetขึ้นมาโดย คลิ๊กขวาNew > สร้าง feature dataset

หน้าต่างนี้ไว้เลือกระบบพิกัดที่ใช้

ถ้าเรามีไฟล์ต้นแบบ ให้ไปที่Add coordinate system > Import

เลือกไฟล์ที่จะเป็นต้นแบบระบบพิกัดของเรา

เมื่อเสร็จแล้วให้เราเลือกImport > feature class แบบ multiple เพราะเราต้องนำเข้าข้อมูลถนนและจุดเลี้ยว

เลือกข้อมูลถนนและจุดเลี้ยว

Input Features ให้เลือกไฟล์ที่ต้องการ import เข้าไปในFeature dataset

จากนั้นให้ไปที่Feature Dataset คลิ๊กขวาเลือก new > Network Dataset เมื่อขึ้นหน้าต่างมาให้ตังชื่อแล้ว Next ไปหน้าต่อไป

เลือกYes จากนั้นติ๊กถูกหน้า Paris turns หรือเงื่อนไขที่เราต้องการเพิ่ม เสร็จแล้วกด Next

Connectivity >เลือก End Point> คลิก OK แล้วออกมา >คลิก Next

หน้าต่างนี้เอาไว้คำนวณค่าความสูงไม่มีให้กดNext ข้ามไป

หน้าต่างนี้เอาไว้กำหนดค่าและหน่วยของเงื่อนไขของเรา กด Next

กด Yes เลือกDirection

เมื่อมาถึงหน้านี้เราต้องเปลี่ยนหน่วยระยะทางให้เหมือนกัน

ช่องNameให้ใช้ ข้อมูลชื่อของถนนเพื่อเอาไปใช้ในการคำนวนและแสดงผล

โปรแกรมจะแสดงผลการใส่ข้อมูลออกมา

กดYesตลอดเพื่อยื่นยันว่าให้เปิดข้อมูลเลย

ข้อมูลจะแสดงออกมา

คลิ๊กขวาที่ Tool bar เปิดกล่องเครื่องมือ Network Analystขึ้นมา

คลิกที่ Network Analyst > New Route จะมีชั้นlayer แสดงขึ้นมา

คลิกที่ network Analysis window

network Analysis window จะแสดงขึ้นมาด้านข้าง เลือกใช้เครื่องมือ Create Network Location Tool

วางจุดเริ่มต้นของเส้นทาง และ จุดสิ้นสุด

คลิกที่ Properties > Analysis settings > Route Impedance : เลือก Meters เนื่องจากจะคำนวณระยะทางที่สั้นที่สุด > คลิก OK

เลือก solve เพื่อเริ่มการวิเคราะห์

โปรแกรมก็จะเลือกเส้นทางที่สั้นที่สุดมาให้ ถ้าเราต้องการดูวิธีการเดินทางและเส้นทางที่ใช้เลือก Direction บนกล่องเครื่องมือAnalyst

จะแสดงวิธีการเดินทางขึ้นมา

เราสามารถดูแผนที่ของขั้นตอนการเดินทางขณะนั้นได้

การวิเคราะห์แบบ Service Areaหรือพื้นที่การให้บริการ คลิกที่ Network Analyst > New Service Area

ไปที่ Facilities >คลิก Create Network Location Tool >ทำการสร้างจุดที่ต้องการแสดงระยะบริการขึ้นมา

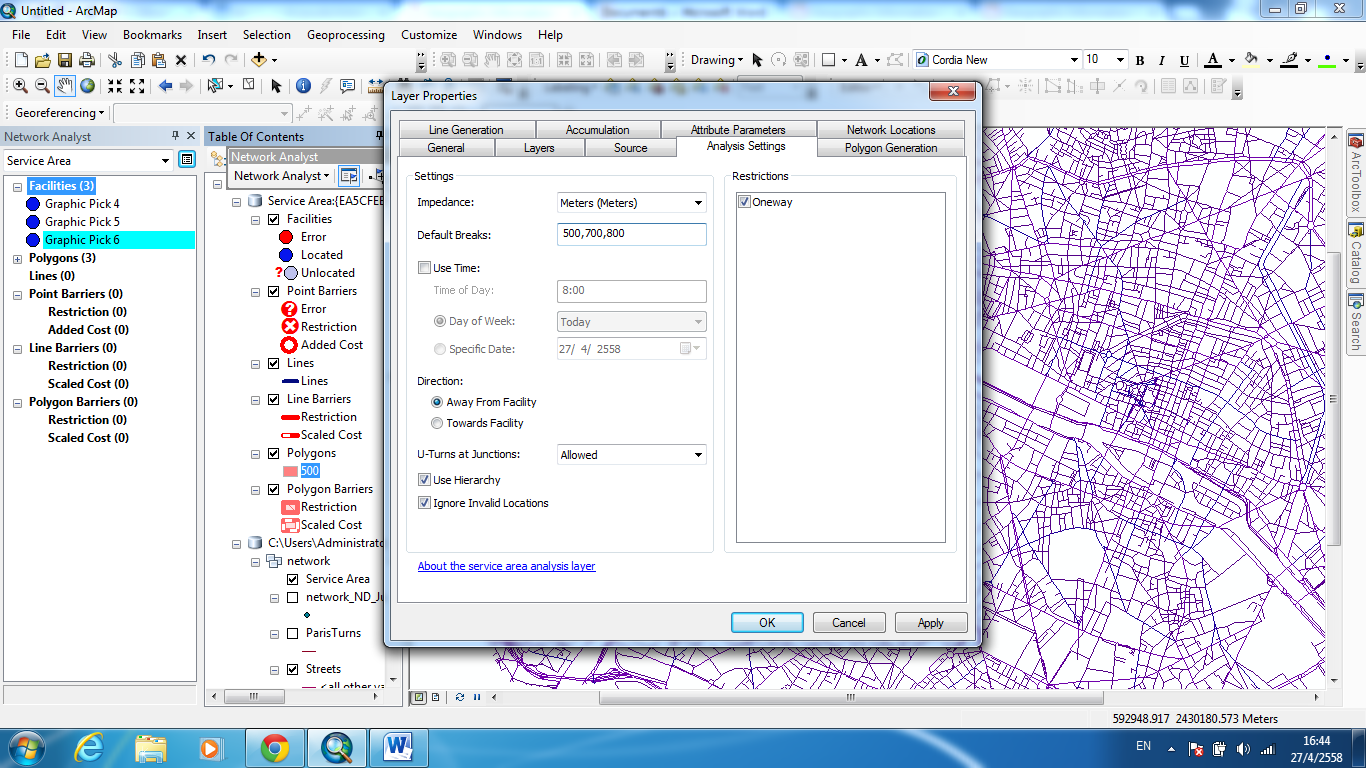

ไปที่ Route Properties > Impedance เลือกใช้ระยะเวลา หรือ ระยะทาง ส่วนDefault Breaks ใส่ระยะทางหรือเวลา

เราสามารถคำนวนช่วงเดียวหรือหลายช่วงก็ได้ การใส่หลายช่วงให้ใช้ , กั้นระหว่างเช่น 300,700,800

เลือกsolve เพื่อเริ่มวิเคราะห์ระยะให้บริการ

จะแสดงระยะให้บริการขึ้นมาจากจุดที่เราสร้างไว้

การวิเคราะห์แบบ Closest Facility หรือการวิเคราะห์ สิ่งอำนวยความสะดวกที่ใกล้ที่สุด คลิกที่ Network Analyst > New Closest Facility

Facilities > Create Network Location Tool > สร้างจุด Facility คือจุดบริการอำนวยความสะดวก  จุดIncidents เป็นจุดที่ต้องการความอำนวยความสะดวก

Analysis Settings > Impedance เลือกว่าใช้ระหว่างระยะทาง หรือ เวลา

จะแสดงเส้นทางการให้บริการขึ้นมา

การวิเคราะห์แบบ OD Cost Matrix ให้เลือก New OD Cost Matrix

เปิด Route properties ขึ้นมา Analysis Settings > Impedanceเลือกว่าจะใช้เวลาที่เร็วที่สุดหรือระยะทางที่ใกล้ที่สุด

ลิกที่ Origins > Create Network location Tool สร้างโรงงานหรือจุดเก็บสินค้า

คลิกที่ destination > Create Network location Tool คือจุดของร้านค้า

กดที่ Solve โปรแกรมจะวิเคราะห์แล้วแสดง ผลลัพธ์ดังรูปภาพ

แสดงตารางเพื่อดูถึงเส้นเชื่อมโยงแต่ล่ะจุด
